案例介紹

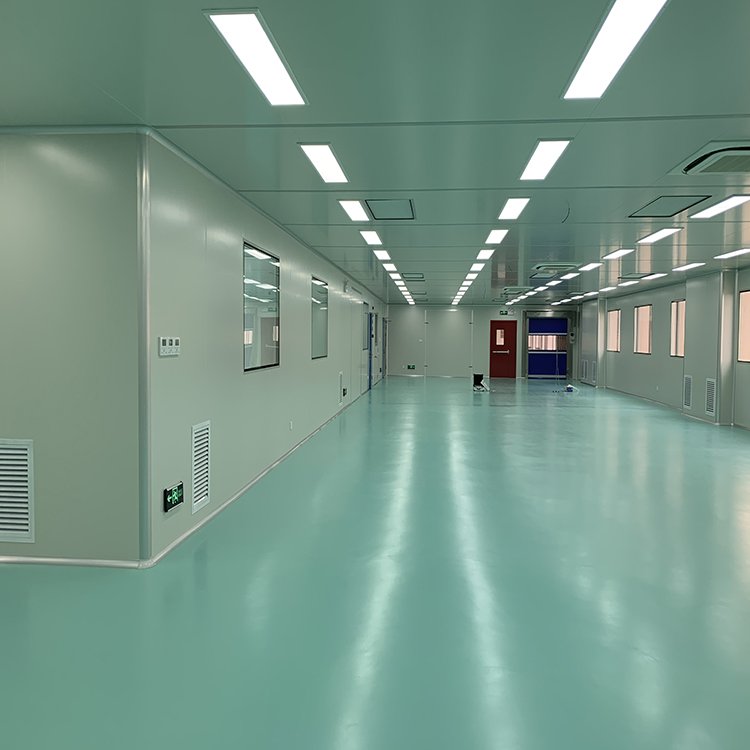

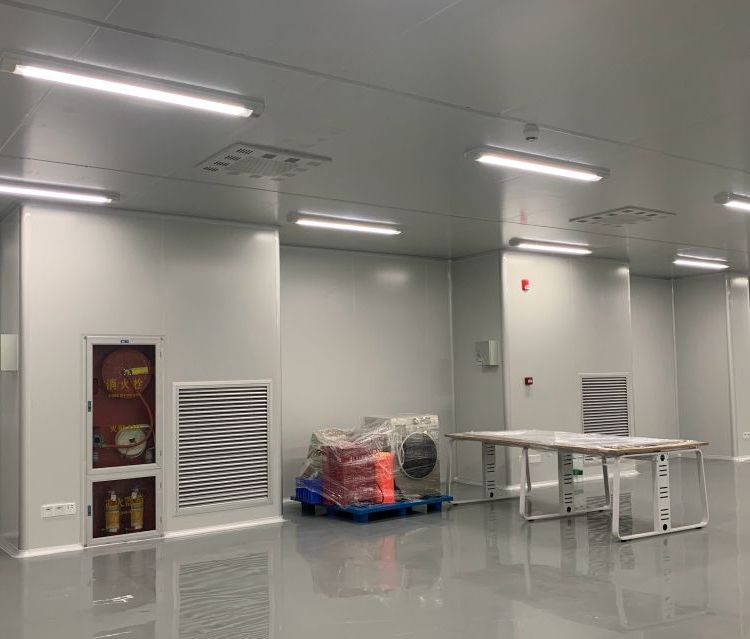

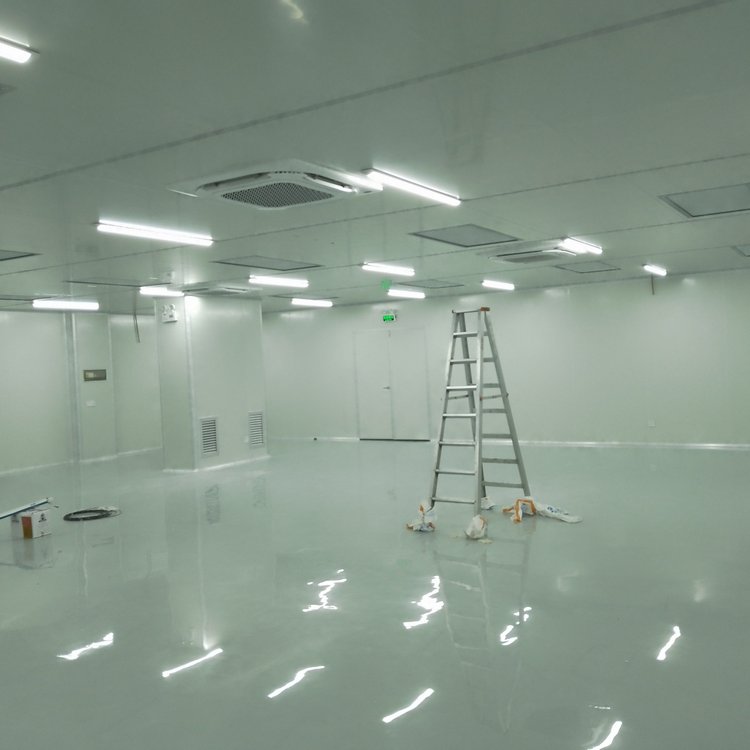

• 項目名稱:臨港千級萬級電子半導潔凈室裝修項目
• 建筑面積:7800㎡
• 服務項目:電子半導體
• 項目地址:上海市浦東臨港新片區
• 施工工期：180天
• 潔凈等級:千級、萬級

案例詳情

　　　一、項目概況

　　本項目為上海某電子科技有限公司半導體芯片封裝測試潔凈車間裝修工程，位于上海市浦東新區臨港新片區電子產業園區，總裝修面積7800㎡，是集芯片封裝、測試、精密加工于一體的綜合性生產車間。根據生產工藝需求，項目采用分級潔凈設計：核心光刻、鍵合區域為千級潔凈室(ISO7)，要求每立方米≥0.5μm粒子數≤35200個;芯片切割、檢測及倉儲區域為萬級潔凈室(ISO8)，控制每立方米≥0.5μm粒子數≤352000個;配套輔助區域為十萬級，形成梯度潔凈環境。項目采用EPC總承包模式，涵蓋設計、施工、設備安裝、調試及驗收全流程，總工期180天，核心目標是實現潔凈度、溫濕度、防靜電、微振控制四大核心指標一次性達標，保障半導體產品良率與生產穩定性。

　　二、設計標準與核心參數

　　項目嚴格遵循ISO14644-1潔凈室國際標準、GB50073-2013《潔凈廠房設計規范》及半導體行業專用工藝標準，核心設計參數如下：

　　1. 潔凈度等級：千級區(ISO7)、萬級區(ISO8)，分區明確、壓差梯度合理;

　　2. 溫濕度控制：溫度22±0.3℃，相對濕度45%±5%，杜絕溫濕度波動導致的芯片熱脹冷縮與靜電積聚;

　　3. 壓差控制：潔凈區與非潔凈區壓差≥10Pa，千級區與萬級區壓差≥5Pa，防止低潔凈度區域空氣倒灌;

　　4. 防靜電要求：地面、墻面、設備接地系統電阻值控制在10?-10?Ω，消除靜電對精密芯片的擊穿風險;

　　5. 微振控制：地面振動位移≤0.1mm，避免振動影響光刻、鍵合等高精度制程;

　　6. 其他指標：噪聲≤65dB(A)，照度≥300lx，換氣次數千級區≥50次/小時、萬級區≥25次/小時。

　　三、施工重難點分析

　　(一)潔凈度控制難度大

　　半導體生產對微塵極度敏感，一粒0.5μm塵埃即可導致芯片短路報廢。千級/萬級潔凈室對圍護結構氣密性、氣流組織合理性要求極高，施工中需全程控制粉塵，杜絕二次污染。

　　(二)多專業交叉協同復雜

　　項目涉及凈化裝修、暖通空調、電氣、工藝管道、純水、廢氣處理、智能化監控七大專業，管線密集且空間緊湊，易出現管線碰撞、施工沖突問題，需精細化統籌協調。

　　(三)環境參數精準調控難

　　溫濕度、壓差、防靜電、微振等參數需長期穩定，空調系統、FFU(風機過濾單元)、防靜電地坪、微振隔離裝置的施工與調試精度要求高，參數偏差將直接影響產品良率。

　　(四)施工過程潔凈管控嚴

　　潔凈室施工需遵循“從上到下、從內到外”的順序，人員、物料、設備進場需嚴格凈化，施工過程中需持續清潔，避免施工粉塵殘留。

　　四、核心施工工藝與實施流程

　　(一)施工前準備

　　1. BIM深化設計：采用BIM技術對各專業管線進行三維建模，提前排查碰撞問題，優化管線排布，預留檢修空間，確保千級區FFU吊頂、萬級區風管布局合理;

　　2. 材料嚴控進場：圍護結構采用50mm厚A級防火中空玻鎂彩鋼板，墻面、吊頂板材接縫處采用專用密封膠密封;地面選用2mm厚環氧自流平材料，搭配導電銅箔網絡;過濾器采用HEPA高效過濾器(千級區)、中效過濾器(萬級區)，進場前需檢測檢漏;

　　3. 人員凈化培訓：施工人員需通過潔凈施工培訓，穿戴萬級潔凈服、無塵鞋、無塵帽，設置風淋室、緩沖間，嚴格執行更衣、風淋流程。

　　(二)圍護結構施工

　　1. 隔墻與吊頂安裝：彩鋼板隔墻從墻角開始逐塊安裝，采用鋁合金龍骨固定，垂直度偏差≤1mm/2m，接縫嚴密無裂縫;吊頂采用模塊化鋁合金龍骨系統，千級區吊頂承載能力≥200kg/㎡，預留FFU安裝位置，接縫處密封處理，防止積塵漏風;

　　2. 門窗安裝：采用專用潔凈室密閉門，雙層玻璃視窗，門框與墻體接縫處密封膠滿填，確保氣密性;窗戶采用鋼化中空玻璃，固定后密封處理，避免漏塵。

　　(三)地面工程施工

　　1. 基層處理：地面基層打磨平整，清除浮塵、油污，修補裂縫，確保基層平整度≤2mm/2m;

　　2. 防靜電地坪施工：鋪設導電銅箔網絡，間距2m，銅箔搭接處焊接牢固，接地可靠;涂刷環氧底涂，滲透封閉基層;鋪設2mm厚環氧自流平面層，整體無縫、平整光亮，電阻值控制在設計范圍，杜絕靜電積聚;

　　3. 微振隔離：千級核心區域地面鋪設彈性減震層，阻斷外界振動傳遞，滿足微振控制要求。

　　(四)暖通空調與凈化系統施工

　　1. 風管制作安裝：采用鍍鋅鋼板風管，咬口嚴密，法蘭連接用閉孔海綿橡膠墊密封，杜絕漏風;風管支吊架間距≤3m，加裝橡膠墊減震，安裝后做漏光試驗，漏光處密封修補;

　　2. 空氣過濾系統：采用“初效+中效+高效”三級過濾體系，新風經初效、中效過濾后送入技術夾層，千級區采用FFU風機過濾單元，垂直單向流送風，風速0.45±0.1m/s;萬級區采用高效送風口送風，側墻回風，形成合理氣流組織，避免渦流死角;

　　3. 溫濕度與壓差控制：配置磁懸浮螺桿機組、閉式冷卻塔、三維熱管空調箱，精準調控溫濕度;安裝壓差傳感器，聯動調節送回風量，穩定各區壓差，形成潔凈區壓力梯度。 (五)電氣與智能化系統施工

　　1. 配電系統：采用UPS不間斷電源，保障關鍵設備斷電后持續供電;潔凈區內電氣管線暗敷，接線盒密封，防止積塵;設備接地、防靜電接地、保護接地分開設置，接地電阻≤1Ω;

　　2. 智能化監控：安裝上位機遠程監控系統，實時監測潔凈度、溫濕度、壓差、粒子濃度等參數，數據實時上傳、異常報警;聯動控制空調、FFU、照明等設備，實現自動化運行，降低能耗。

　　(六)施工過程潔凈管控

　　1. 分區施工隔離：將施工區域劃分為潔凈施工區、緩沖區、非潔凈區，設置專用人流、物流通道，避免交叉污染;

　　2. 粉塵實時控制：施工中采用無塵打磨設備，配備工業吸塵器實時清理粉塵;每日施工結束后全面清潔，用無塵布擦拭墻面、地面、設備表面;

　　3. 物料設備凈化：所有進場材料、設備外包裝拆除，用無塵布擦拭干凈后進入施工區域;大型設備進場前封閉運輸，進場后立即就位密封。

　　五、調試與檢測驗收

　　(一)分階段調試

　　1.單機調試：對空調機組、FFU、水泵、風機等設備逐一調試，確保運行正常、參數達標;

　　2. 系統聯動調試：啟動整個凈化系統，連續運行72小時，監測溫濕度、壓差、氣流組織等參數，優化空調運行策略，確保參數穩定;

　　3. 潔凈度調試：采用粒子計數器檢測潔凈區粒子濃度，對FFU、高效過濾器進行PAO檢漏，發現漏點及時密封處理，確保潔凈度達標。

　　(二)竣工驗收

　　項目完工后，依據ISO14644-1標準及設計要求，委托第三方權威機構進行全面檢測，檢測項目包括潔凈度、溫濕度、壓差、粒子濃度、沉降菌、浮游菌、防靜電性能、微振等。經檢測，**千級區、萬級區所有指標均一次性達標**，無質量缺陷，順利通過業主及監理單位竣工驗收，交付使用。

　　六、項目實施效果與經驗總結

　　(一)實施效果本項目建成后，千級/萬級潔凈室運行穩定，潔凈度、溫濕度、防靜電、微振等核心指標長期達標，滿足半導體芯片封裝測試生產工藝需求。項目投產后，產品不良率從改造前的3.2%降至0.8%，生產效率提升25%，能耗降低18%，為企業帶來顯著的經濟效益與社會效益，同時為長三角地區電子半導體潔凈室施工提供了標桿案例。

　　(二)經驗總結

　　1. 設計階段精準規劃：結合半導體生產工藝需求，科學劃分潔凈等級，采用BIM技術優化設計，提前規避施工難題，是項目成功的前提;

　　2. 施工過程嚴控細節：潔凈室施工核心在“細節”，圍護結構密封、地面防靜電處理、空調系統過濾、施工粉塵管控等細節直接決定工程質量，需全程精細化管理;

　　3. 多專業協同高效配合：建立專業協調機制，定期召開協調會，統籌各專業施工進度，避免交叉干擾，保障施工效率與質量;

　　4. 潔凈管控貫穿全程：從施工準備、材料進場、人員管理到施工過程、調試驗收，全程落實潔凈管控措施，杜絕二次污染，是確保潔凈度達標的關鍵。 千級/萬級電子半導體潔凈室施工是一項技術密集、管理精細的系統工程，需嚴格遵循行業標準，結合項目實際優化設計與施工方案，嚴控每一個環節，才能打造滿足高端電子生產需求的潔凈環境，助力電子半導體產業高質量發展。
